温度補償水晶発振器 (TCXO)



TCXO

温度特性及びジッタ特性に優れた産業機器向けの温度補償水晶発振器です。独自開発のIC技術により温度変化時の周波数変化量(ΔF/℃)を小さく位相変化を抑えることで優れたジッタ特性を保持します。経年変化も優れています。製造元:RAKON社

・3225サイズ/4pad のRST3225A シリーズ (13〜52MHz)
・7050サイズ/低位相ノイズ・高精度/ RTN7050Nシリーズ (10〜100MHz)
Rakon社/最新ASICを搭載したTCXO〜Nikuシリーズ をリリース (Rakon社のニュースリリースサイトへ)
放送機器向けに安定度・位相ノイズに優れた E7346LF/27MHz VC-TCXO
GNSS関連機器用 E7380LF/20.460MHz  VC-TCXO

 ※下記リスト以外の周波数・サイズ・仕様のものについてはお問合せ下さい。

型番

サイズ
(mm)

出力 周波数

電源電圧
(V)

電流
 (Max)

温度安定度・
経年変化

シリーズ名

T6509 New!

3.2×2.5×0.9

Clipped
Sine

20.000MHz
(固定周波数)

+3.3V 1.5mA

±0.5ppm
(-40〜+85℃)
初期偏差±2ppm
(リフロー変動含む)

RST3225A

N8957 New!

7.0×5.0×1.5 矩形波

100.000MHz
(固定周波数)

+3.3V 25mA

±0.3ppm
(-40〜+85℃)
初期偏差±2ppm
(リフロー変動含む)

RTN7050N

E7346LF

7.0×5.0
×2.25

矩形波 27.000MHz +3.3 6.0mA

±2.0ppm
(-30〜+75℃)
±1ppm以内/1年
±3ppm以内/10年

RPT7050N

E7380LF

7.0×5.0
×2.0

Clipped
Sine

20.460MHz +3.0 3.5mA

±0.5ppm
(-40〜+85℃)
±1ppm以内/1年

RPT7050A

E7240LF
TCXO データシートPDF

5.0×3.2
×2.1

Clipped
Sine

40.000MHz +3.3 5.0mA

±0.28ppm
(-40〜+85℃)
±2ppm以内/1年
±4ppm以内/10年

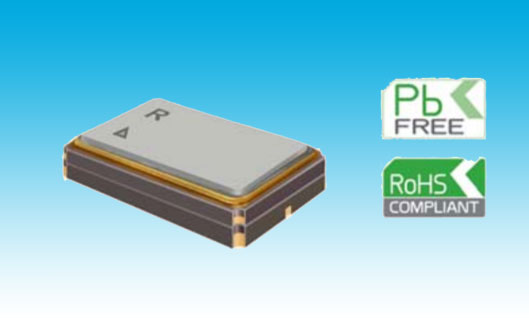

RPT5032A

E8480LF
TCXO データシートPDF

5.0×3.2
×2.1

Clipped
Sine

40.000MHz +3.3 5.0mA

±0.1ppm
(-10〜+70℃)
±2ppm以内/1年
±4ppm以内/10年

RPT5032A

E6762LF
TCXO データシートPDF

5.0×3.2
×2.1

矩形波 10.000MHz +5.0 4.0mA

±0.05ppm
(-20〜+70℃)
±1ppm以内/1年
±3ppm以内/10年

RPT5032A

IVT3205CE-
20.000MHz

3.2×2.5
×1.1

Clipped
Sine

20.000MHz +3.3 2.0mA

±1.0ppm
(-40〜+85℃)

IT3200

IVT3205CR-
27.000MHz

3.2×2.5
×1.1

Clipped
Sine

27.000MHz +3.0 2.0mA

±0.5ppm
(-30〜+60℃)

IT3200
IVT5305BE-
10.000MHz

5.0×3.2
×1.5

Clipped
Sine

10.000MHz +3.3 1.5mA

±0.5ppm
(-30〜+85℃)
±1.0ppm
(-40〜-30℃)

IT5300

≪TCXO製品についてのお知らせ ≫



※『IVT5305BE-10.000MHz』につきましては生産終息見込みのため新規設計には非推奨です。
 ( 在庫品の対応 のみとなります)



 ※『IVT3205CE-20.000MHz』『IVT3205CR-27.000MHz』につきましては部材の終息により、コンパチブルの別シリーズに変更予定です。詳細はお問い合わせ下さい。










MSL(湿度感度レベル)について

 シリーズ  MSLレベル

 IVT5305BE-10.000MHz, IVT3205CE-20.000MHz,
 IVT3205CR-27.000MHz, E7346LF-27.000MHz,
 E7380LF-20.460MHz, E7240LF-40.000MHz,
 E8480LF-40.000MHz
(このページに記載のすべての製品)

 MSLレベル =1(30℃ 85%RH以下の条件下で無制限)



評価参考データ

・全パラメータの評価データ (常温パラメータ・波形・温度特性・位相ノイズ)
・位相ノイズ例



・E7346LF-27.000MHz(矩形波)



TCXO 位相ノイズ特性グラフ



・E7380LF-20.460MHz



TCXO 位相ノイズ特性グラフ

・波形



・E7346LF-27.000MHz(矩形波)



TCXO波形特性







・E7380LF-20.460MHz(Clipped Sine)



TCXO波形特性





(参考資料)→ ・Clipped Sine出力の TCXO を矩形波に変換する参考例 *
