■ 耐高温・耐衝撃/クロック水晶発振器及び水晶振動子


航空宇宙、特殊車両、ダウンホール(掘削装置)、バーンイン治具など過酷な環境でも堅実に動作する高信頼のクロック発振器及び
水晶振動子です。カスタムで+200℃以上の動作温度にも対応し、耐衝撃:10000gも対応可能です。


  お知らせ事項・ 在庫情報
 ■ 手はんだでの実装及びリワーク時のはんだこてによる過加熱のご注意事項
 ■ リフロー基板実装時の温度条件とご注意事項 New !
  RoHS対応状況/梱包荷姿など
 ◆ RoHS/REARCH対応品です。
 ◆ JAMP AIS資料等につきましては都度対応で発行しております。 詳細は弊社営業部までお問合わせ下さい。
 ◆ テーピング梱包は 250pcs/1リールになります。 250pcsに満たない場合は原則としてトレー梱包になります。

 製品一覧/データシート
※保存温度範囲:-55〜125℃(カスタムで-60〜+125℃も可)です。
シリーズ名 外観  データシート
(英語)
出力
レベル
周波数範囲 寸法( mm ) 電源電圧 動作温度範囲 その他仕様等
 < クロック/MCSOパッケージ/14.1×9.3×2.4.mmサイズ/ Jリード対応可能タイプ >  アプリケーションンート(はんだ付け条件・取扱上の注意) 外形寸法図
■ MCSO   外形寸法図 CMOS
レベル
10kHz 〜225MHz 14.1×9.3×2.4.mm +2.5V
+3.3V
+5.0V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
■ MCSOF
 * Low jitter
  外形寸法図 CMOS
レベル
10kHz 〜225MHz 14.1×9.3×2.4.mm +2.5V
+3.3V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
 < クロック/MCSO1パッケージ/8.0×3.7×2.0.mmサイズ >           アプリケーションンート(はんだ付け条件・取扱上の注意)外形寸法図
■ MCSO1   外形寸法図 CMOS
レベル
10kHz 〜225MHz 8.0×3.7×2.0 +1.8V
+2.5V
+3.3V
+5.0V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
■ MCSO1E   外形寸法図 CMOS
レベル
10kHz 〜100MHz 8.0×3.7×2.0 +2.5V
+3.3V
+5.0V
D: -55〜+175 ℃
G: -55〜+210 ℃
X : カスタム
・周波数安定度:±300ppm/400ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ MCSO1EL   外形寸法図 CMOS
レベル
32.768kHz 8.0×3.7×2.0 +2.5V
+3.3V
+5.0V
D: -55〜+175 ℃
G: -55〜+200 ℃
X : カスタム
・周波数安定度:±300ppm/400ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ MCSO1F
 * Low jitter
  外形寸法図 CMOS
レベル
10kHz 〜225MHz 8.0×3.7×2.0 +1.8V
+2.5V
+3.3V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
■ MCSO1ES
 * 極高温対応
   外形寸法図  CMOS
レベル
 10kHz 〜100MHz  8.0×3.7×2.0  +2.5V
+3.3V
+5.0V
0〜+150 ℃
S: -10〜+175 ℃
T: -10〜+210 ℃
X : カスタム

・周波数安定度:±50ppm/100ppm/150ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ MCSO1ELS
 * 極高温対応
   外形寸法図  CMOS
レベル
 32.768kHz  8.0×3.7×2.0  +2.5V
+3.3V
+5.0V
0〜+150 ℃
S: -10〜+175 ℃
T: -10〜+210 ℃
X : カスタム

・周波数安定度:±50ppm/100ppm/150ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
 < クロック/MCSO2パッケージ/5.0×3.2×1.6.mmサイズ >    アプリケーションンート(はんだ付け条件・取扱上の注意) 外形寸法図
■ MCSO2   外形寸法図 CMOS
レベル
10kHz 〜225MHz 5.0×3.2×1.6 +1.8V
+2.5V
+3.3V
+5.0V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
■ MCSO2E   外形寸法図 CMOS
レベル
10kHz 〜100MHz 5.0×3.2×1.6 +2.5V
+3.3V
+5.0V
D: -55〜+175 ℃
G: -55〜+210 ℃
X : カスタム
・周波数安定度:±300ppm/400ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ MCSO2EL 外形寸法図 CMOS
レベル
32.768kHz 5.0×3.2×1.6 +2.5V
+3.3V
+5.0V
C: -55〜+125 ℃
E : -55〜+150℃
D: -55〜+175 ℃
G: -55〜+200 ℃
X : カスタム
・周波数安定度:±300ppm/400ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ MCSO2EL
 * 低消費電流
  20μA以下
外形寸法図 CMOS
レベル
32.768kHz 5.0×3.2×1.6 +2.5V
+3.3V
C: -55〜+125 ℃
E : -55〜+150℃
D : -55〜+175℃
X : -カスタム
・周波数安定度:±300ppm/400ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ MCSO2F
 * Low jitter
外形寸法図 CMOS
レベル
10kHz 〜225MHz 5.0×3.2×1.6 +1.8V
+2.5V
+3.3V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
■ MCSO2L
  *LVDS出力
外形寸法図 LVDS
レベル
40kHz 〜130MHz 5.0×3.2×1.6 +2.5V
+3.3V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
 < クロック/MCSO6パッケージ/3.5×2.2×1.2mmサイズ >         アプリケーションンート(はんだ付け条件・取扱上の注意) 外形寸法図
■ MCSO6 外形寸法図 CMOS
レベル
10kHz 〜60MHz 3.5×2.2×1.2 +2.5V
+3.3V
+5.0V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
■ MCSO6E 外形寸法図 CMOS
レベル
 10kHz 〜155MHz  3.5×2.2×1.2 +2.5V
+3.3V
D: -55〜+175 ℃
G: -55〜+210 ℃
X : カスタム
・周波数安定度:±300ppm/400ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ MCSO6F
 * Low jitter
外形寸法図 CMOS
レベル
 10kHz 〜155MHz  3.5×2.2×1.2 +2.5V
+3.3V
+5.0V
A : 0〜+70℃
B: -40〜+85 ℃
C: -55〜+125 ℃
X : カスタム
・周波数安定度:±50ppm/100ppm
・耐衝撃: 5000g, 0.3ms, 1/2 sine
  < 電圧制御水晶発振器/MCSO2パッケージ/5.0×3.2×1.6.mmサイズ > New ! アプリケーションンート(はんだ付け条件・取扱上の注意)外形寸法図
■ VCXO2E    外形寸法図  CMOS
レベル
 5MHz 〜40MHz  5.0×3.2×1.6  +3.3V
B: -40〜+85 ℃
C: -55〜+125 ℃
R : -10〜+150℃
R : -10〜+175℃
R : -10〜+210℃
・APR :±30ppm〜±130ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine
■ VCXO2H    外形寸法図  CMOS
レベル
 40MHz 〜130MHz  5.0×3.2×1.6  +3.3V
B: -40〜+85 ℃
C: -55〜+125 ℃
・APR :±110ppm〜±130ppm
・耐衝撃: 10000g, 0.3ms, 1/2 sine

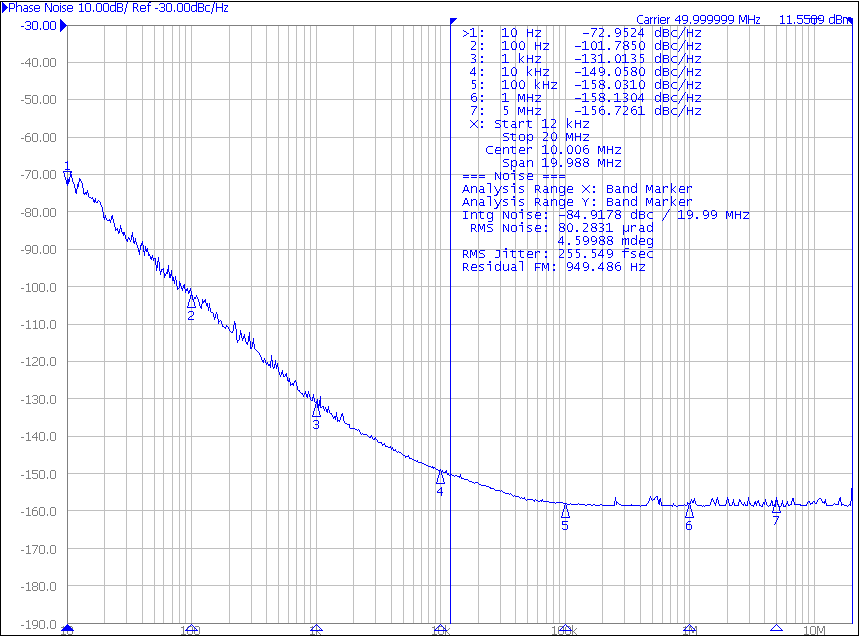

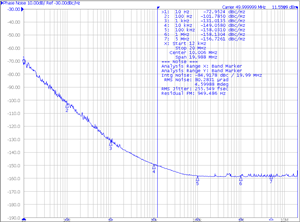

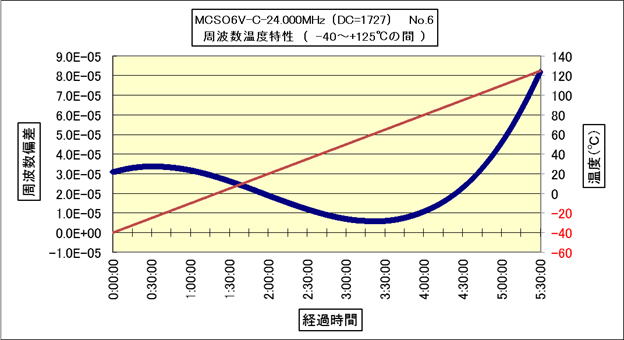

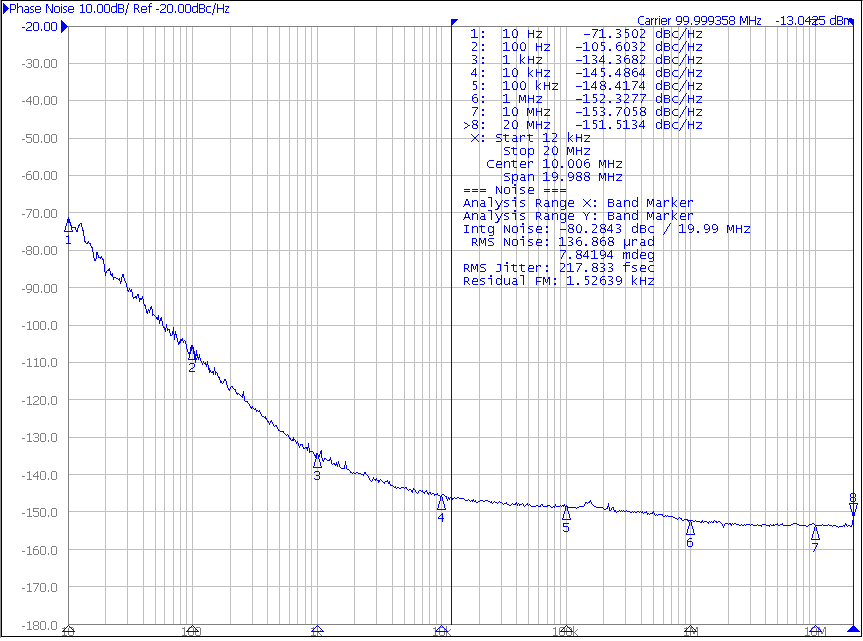

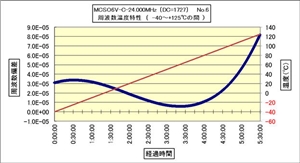

 ■ MCSO6V-C-24.000MHz (-55〜+125℃品) 周波数温度特性例




<SMDタイプ ・ CCシリーズ ・高周波基本波水晶振動子>
( 宇宙・航空関連機器やバーンイン治具向けなどの特殊用途向け/耐衝撃:5000g , 0.3ms, 1/2sine/動作温度範囲:-55〜+125℃まで対応)

■ <CCシリーズ> 手はんだでの実装及びリワーク時のはんだこてによる過加熱のご注意事項

シリーズ名 外形寸法(mm) 周波数範囲 常温周波数
偏差
周波数温度特性 データシート
 CC7A-T1A 3.2 x 1.5 x 0.9 基本波: 24MHz 〜 50MHz ±50ppm ±50ppm Max./-40〜+85℃
±100ppm Max./-55〜+125℃
データシート
アプリケーションノート
 CC1A-T1A 8.0 x 3.7 x 1.75 基本波: 8MHz 〜 30MHz ±50ppm ±50ppm Max./-40〜+85℃
±100ppm Max./-55〜+125℃
データシート
アプリケーションノート
 CC2A-T1A 5.0 x 3.2 x 1.2  基本波: 14MHz 〜 70MHz ±50ppm ±50ppm Max./-40〜+85℃
±100ppm Max./-55〜+125℃
データシート
アプリケーションノート
 CC6F-T1A 3.5 x 2.2 x 0.70 基本波: 30MHz 〜 250MHz ±50ppm ±30ppm Max./-40〜+85℃
±100ppm Max./-55〜+125℃
データシート
アプリケーションノート
 CC1F-T1A 8.0 x 3.7 x 1.75 基本波: 30MHz 〜 250MHz ±50ppm ±30ppm Max./-40〜+85℃
±100ppm Max./-55〜+125℃
データシート
アプリケーションノート
