低消費電流 100kHzクロック発振器

小型パッケージ・低消費電流
100.000kHz クロック発振器

小型パッケージで幅広い動作電圧に対応する低消費電流の100kHzクロック水晶発振器です。
（内部水晶振動子が100.000kHzの源発振のため非常に低消費電流です）

型番（サイズ） 外観 動作電圧（消費電流） 常温周波数偏差
OV-0100-C7  (3.2×1.5mm)

+1.2~+5.5V
(0.75μA Typ. @+3V O/E=Low時)※

±20ppm
（＠+25℃）
OM-0100-C7 (3.2×1.5mm)
OM-0100-C8  (2.0×1.2mm)

+1.6~+5.5V
(0.95μA Typ. @+3V O/E=Low時)※

※実際の負荷時の消費電流の計算方法はデータシートをご参照下さい。

OM-0100-C7 出力波形実測例 OM-0100-C7 起動特性例


・Vdd = +3.0V／＠+25℃
・E/D = High
・負荷条件 = 15pF（プローブ容量含む）

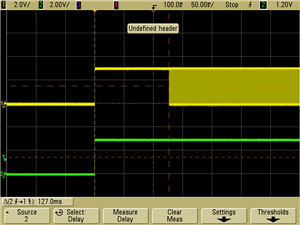

CH1→CH2 Delay :127ms
（CH1 =CLKPUT出力波形／CH2 = Vdd )
・Vdd = +3.0V／＠+25℃
・E/D = High
・負荷条件 = 10pF（プローブ容量含む）

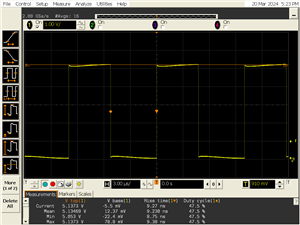

・Vdd = +5.0V／＠+25℃
・E/D = High
・負荷条件 = 15pF（プローブ容量含む）

※ データは実測値であり、規格値ではありませんのでご注意下さい。



実際の製品は規格値内での個体差があります。
また起動特性については、発振開始直後の波形はDutyひずみが大きいなどの特性や非通電状態の時間間隔により変わってくる部分がありますので、発振起動の規格値の最大値までの待ち時間を考慮してご使用ください。


・Vdd = +1.2V／＠+25℃
・E/D = High
・負荷条件 = 15pF（プローブ容量含む）
OM-0100-C8 出力波形実測例 OM-0100-C8 起動特性例


・Vdd = +3.0V／＠+25℃
・E/D = High
・負荷条件 = 15pF（プローブ容量含む）

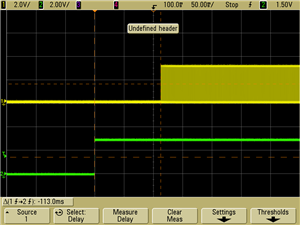

CH1→CH2 Delay :113ms
（CH1 =CLKPUT出力波形／CH2 = Vdd )
・Vdd = +3.0V／＠+25℃
・E/D = High
・負荷条件 = 10pF（プローブ容量含む）


・Vdd = +5.0V／＠+25℃
・E/D = High
・負荷条件 = 15pF（プローブ容量含む）

※ データは実測値であり、規格値ではありませんのでご注意下さい。



実際の製品は規格値内での個体差があります。
また起動特性については、発振開始直後の波形はDutyひずみが大きいなどの特性や非通電状態の時間間隔により変わってくる部分がありますので、発振起動の規格値の最大値までの待ち時間を考慮してご使用ください。

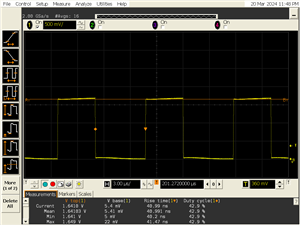

・Vdd = +1.6V／＠+25℃
・E/D = High
・負荷条件 = 15pF（プローブ容量含む）
